CAN回路常见故障、
CAN总线简介CAN是Controller Area Network 的缩写，目前CAN总线被广泛的应用在汽车电子领域和工业的现场总线中，相比于RS485而言，CAN总线具有如下特点：
（1） 通信速率可达到1Mbps(通信距离小于40米)；
（2）通信距离可达10Km(通信速率小于5Kbps)；
（3）无主从之分，任意节点之间可以进行数据交互；
（4）仲裁机制明显，多节点同时通信不会造成总线拥堵；
（5）错误处理机制丰富，可保证CAN通信的稳定可靠；
（6）标识符ID有标准帧(11位ID)和扩展帧(29位ID)之分；
（7）硬件设计思路本文主要介绍片上CAN接口电路的设计，不讨论SJA1000的硬件设计。
现在mcu种类繁多，片上资源丰富，很多8位、32位单片机都带有片上CAN资源，所以用户在使用片上CAN总线时主要考虑选择合适的电平转换芯片就可以，这样可大大降低设计的难度，而且还能提高硬件的稳定性。
在用单片机设计CAN接口电路的时候，必须要考虑电平的转换情况，所以有两个问题你要有概念：
单片机的电平是TTL电平；
CAN的电平是以CANH、CANL两线之间的差分电压定义的；
TTL电平与CAN电平不兼容；
所以在设计电路的时候，必须想到要电平转换，这也是该电路的设计核心，幸好很多半导体公司都替你想好了，所以你只需要选择一款合适的CAN收发器芯片就可以了。常用的CAN收发器芯片有：42675，PCA82C250等。

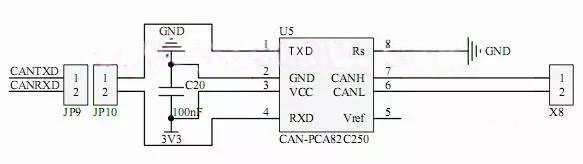

CAN典型电路以片上CAN资源为核心，配合CAN收发芯片所设计的电路如下：
从图中可以看出，CAN接口电路非常简单，这种接口类的技术，一般硬件电路教简单，麻烦的是协议。
抗干扰设计
通讯隔离

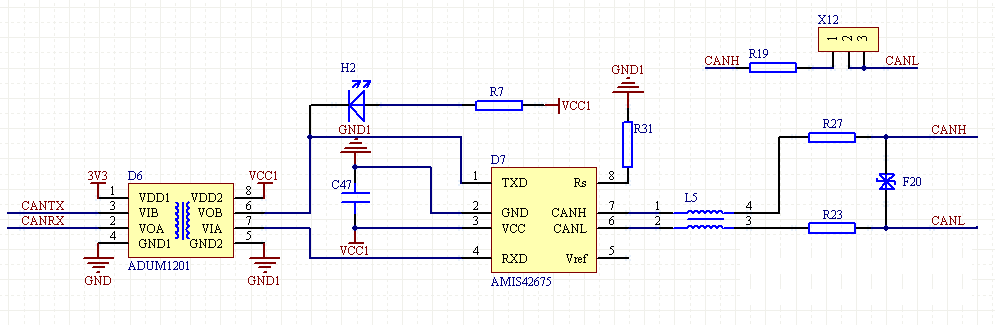

为了提高CAN总线的稳定性，一般将CAN总线与单片机网络隔离开来，与RS485电路不同的是，CAN总线与单片机相关的引脚只有两个，所以使用一个双通道数字隔离芯片就可以完成了，隔离电路如下图所示。
CAN回路常见故障。
1、控制器不工作；检查CANH和CANL有没有接反。
2、CANH和CANL 使用双绞线连接，防止电磁干扰。
3、ID地址配置正确:1-126之间。
4、传输速率: 250Kbps.
5、心跳周期：1000ms.
6、控制器内部已经在CANH和CANL之间并联了120欧姆电阻，总线电阻为60欧姆，不要并多个电阻。
7、CANH 和地短路。
8、CAHL和地短路。
9、CANH 和正极短路。
10、CAHL和正极短路。
11、CANH和CANL之间短路。
12、CANH开路。
13、CANL开路。
14、所有CAN回路的地线必须连接在一起。
